商品描述：

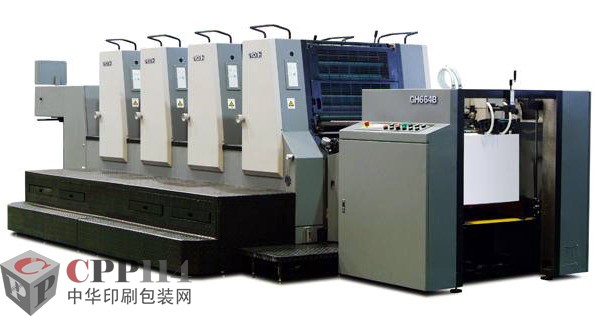

GH664B四開四色膠印機是大族冠華繼GH524/GH564高檔多色小膠印機之后，隆重推出的一款新型66幅面高檔多色小膠印機。其可靠的產品質量和優越的使用性能，人性化人機界面、自動控制系統和13000轉/小時的工作轉速，成為國產高檔四開四色膠印機的首選機型之一。

一、 堅固的結構設計和充分的可靠性是大族冠華推出新產品的出發點

大族冠華多年來在印機設計和制造中累積豐富經驗，對世界上著名膠印機廠家同類產品進行了深入分析研究，要想保證機器能夠在13000轉/小時的轉速下穩定的工作，除了保證運轉部件的回轉精度以外，整臺機器必須有一個足夠穩定的整體結構。GH664B四開四色膠印機延續了在GH524/GH564上采用的兩色組共用的整體機座結構，進一步加大了墻板的厚度，采用60mm厚的高強度鑄鐵墻板。堅固的鑄鐵底座和墻板，確保了機器整體結構的高強度、高剛度，提高了整機的抗沖擊、抗震動能力，使機器在13000轉/小時的高轉速下運轉平穩，從而保證印品質量

二、 倍徑壓印滾筒和傳紙滾筒上的牙墊高度調整機構，為印品質量提供了保障

為了確保印刷質量，GH664B四開四色膠印機選擇了二倍徑的壓印滾筒和二倍徑的傳紙滾筒，一方面由于滾筒曲率半徑的增大可以更有利于減少印刷過程中的紙張縱向拉伸，更容易保證印厚紙時的套印精度；另一方面二倍徑的壓印滾筒和二倍徑的傳紙滾筒使四色機的紙張印刷在色組間的交接次數減少到僅有7次，可以將紙張交接中所帶來的套印誤差的幾率減少一半。此外，為了確保無論是薄紙還是厚紙板都能夠?qū)崿F(xiàn)平整地交接，GH664四開四色膠印機在傳紙滾筒的叼紙壓墊的下面設計了高度調整機構，可以有效地避免因紙厚的改變導致交接時因傳紙滾筒的牙墊表面與壓印滾筒的叼牙咬紙面不在同一高度上而將紙頭壓成波浪形，從而保證了印品的平整，有利于擴大機器的用紙厚度范圍，用紙范圍從0.04mm的薄紙到0.6mm的厚紙板。 GH664B四開四色膠印機大滾筒直徑440mm，采用電弧噴涂鍍鉻新工藝，傳紙滾筒表面采用防蹭臟紙。為了保證回轉精度，滾筒軸承選用高精度軸承，并調整到最佳的游隙。

三、 流暢的供紙裝置和不停車收紙

GH664B四開四色膠印機采用后續紙飛達供紙機，供紙裝置的設計充分考慮各方面因素以適應不同類型及幅面的承印材料，保證機器高速印刷時的供紙穩定性。吸紙控制箱采用了旋轉氣閥，確保氣流順暢。輸紙板遞紙輥上安裝了機械式雙張檢測機構，在前規位配備了光電式雙張控制器，保證送紙順暢，減少紙張浪費，實現高速印刷。 GH664B四開四色膠印機采用了高臺收紙，加大了收紙線路的長度，有利于保證畫面油墨的干燥和防止蹭臟。收紙機構采用了由一排吸氣型風扇構成的防紙張偏斜裝置，以確保紙張?jiān)趥鬏敃r(shí)保持平穩，提高印刷質量和縮短后序工時。紙張消卷器可以使向下卷邊的紙張恢復平整。 GH664B四開四色膠印機特有的不停機收紙機構，可以實現較高速印刷不停車收紙的操作要求。只要將一個二層用的收紙板插入收紙裝置中，就可以在不停車的條件下，將印好的紙垛小車拖出，重新裝入空的小車接紙。不僅可以提高工作效率，還可以有效地避免因停車和重新開車所可能帶來的不必要的廢頁損失

四、 完善的水墨系統設計為精美畫面的再現提供了可靠保證

為了實現油墨的均勻傳送和色彩的清晰再現，油墨的排列設計是經過電腦的分析與計算，總計使用了19根墨輥，并采用四種不同直徑的靠版墨輥和4根串墨輥來為版面提供均勻穩定的墨膜，以提高印刷質量。供水部分采用了5根水輥連續供水方式，并且使用了獨特的水斗輥反轉給水的方式，為版面提供了穩定均勻的最少量的潤版液。這種精細的供水調節與多墨輥勻墨系統的巧妙結合可以有效保障實地印刷和網點印刷的質量要求，完美再現色彩。

五、 完善的耐久性和可靠性的設計理念

為了確保機器能夠長久地保持優良的印刷質量，GH664B四開四色膠印機除了在結構設計上增大剛性之外，還在每一個零件的強度和耐久性方面加強質量控制，保證機器可以長期使用而無須對主要部件做調整。例如在壓印滾筒和傳紙滾筒及收紙牙排上采用大直徑的扭力桿牙軸，獲得了更高的強度，在高速印刷時變形最小。不但保證了精確的套準，還大大降低色彩的不穩定性，從而避免在印刷大面積中灰過度色畫面時產生色差廢頁。精密的外掛斜齒輪系統與墻板的距離更加靠近，使機器獲得更大的運轉剛度。全封閉的淋油潤滑可以使齒輪傳動及運轉部位得到良好的潤滑，保證機器的長期穩定工作。

六、 高度的自動化設計不僅降低操作者的工作強度，同時也是機器優良性能的保證

為了更有效地滿足短版彩印市場的需求，減少用戶的輔助作業時間，減少印刷準備過程中的浪費，GH664B四開四色膠印機采用了電腦控制的自動上版自動卸版系統。同時還在每個色組上采用了印版的縱向、橫向微調，以及印版的對角微調，所有這些調整都是通過機器上電腦的CP視窗的人機界面精確快速地實現，可以在不停車的狀態下進行調整。為了保證用戶的掛版精度，減少各種調整所造成的不必要的浪費，GH664B四開四色膠印機還配備了顯微鏡調準的打孔器（選購件），只要使用得當，四張印版幾乎可以不做調整就能保證四色套準。每個色組的油墨和水量的控制也都可以在中央控制臺上實現快速和精細的調整。機器從進紙到收紙臺，全部走紙過程都在各種傳感器的監控之下，一旦發生走紙不正常，機器都會自動停車報警。

七、 中央控制臺和機器上的CP視窗輕松實現人機對話

GH664B四開四色膠印機的人機對話系統采用中央控制臺和CP視窗觸摸屏，得到了進一步增強完善。從機器的參數設置，到水墨系統的調整，甚至到發生問題時的故障處理，都可以通過人機對話界面來實現。操作過程都是以數據化的方式來量化機器的每一項參數，因而可以使操作者避免操作盲目性。因?yàn)橛懈叨茸詣?dòng)化的設計配置做保證，GH664B四開四色膠印機幾乎沒有手柄操作，從上版卸版，天地和對角調整，到水墨量調整，都可以在中央控制臺上通過人機對話實現。如果用戶有需求，還可以配置中央控制臺上的墨色遙控系統，讓操作者在手完全不沾墨的條件下完成水墨量調節和控制。另外，在設計上充分考慮了安全性，所有的安全罩、安全桿開關全部互鎖。所有這一切也都可以在人機界面上直接看到，充分體現了GH664B四開四色膠印機的對話系統的人性化的設計理念。

八、 機器的主要參數

　　最高印刷速度　13.000RPH

　　最低印刷速度　2.600RPH

　　紙垛高度 進和出都是900

　　最大紙尺寸 480×660

　　最小紙尺寸 230×305

　　最大印刷尺寸 470×650

　　紙厚尺寸 　　0.04~0.6

　　版尺寸　　　560×670

　　橡皮布尺寸　600×680

　　橡皮布襯紙尺寸　520×670

　　傳紙滾筒防臟紙尺寸　505×670

　　板取板尺寸　760×570×15（不停車收紙用的）

　　整機重量：約15000kg

　　整機功率：20KW

　　★最高印刷速度由于紙厚、紙質、印刷內容等是不同的
