4. 摳圖、打字

　　產品制作的內容應盡可能為矢量圖，由于客戶的原稿有時為JPG格式，圖片放大后會出現鋸齒邊，所以要進行摳圖制作。

　　利用鋼筆工具和文字工具，進行摳圖和打字。摳圖盡可能在輪廓形式下進行，可使得摳出的圖案和原來的樣稿盡可能一致。除了復雜的圖片，其余的圖案均要進行摳圖。打字的時候注意文字的大小以及字體的相同，制作時要將文字變為矢量圖，要做到和原來的樣稿一致。

　　如果來稿文件中的文字筆畫太細，印刷時會由于版材上的網點站不住而印不出，這時就需要把文字加粗。還要注意的是，筆畫之間的空隙寬度，因為如果兩筆之間的距離太小，在印刷時由于油墨的鋪張造成文字模糊，所以這時需要把文字拉大，使筆畫間的空隙變大。

　　5. 反白扣

　　反白扣并不是只要遇到白的地方就必須做，而是和白色相鄰的顏色是由兩色或兩色以上疊印時，就必須要做反白扣。其圖5反白扣的示意圖方法就是白的地方擴出去零點幾乃至零點零幾個毫米，三色也是如此，填充兩色，總之，一般反白扣的大小為0.07mm，具體由客戶來定。如果是兩色疊印擴出來的地方，就要填充兩色中與疊印出來顏色反差較小的一色，反白的宗旨就是要讓出一個顏色（見圖5）。不過由于柔印中大量使用專色，遇到反白的情況并不是很多。

　　6.網點補償

　　由于柔性版的版材有彈性，1%的網點不能很好站立，在印刷時非常容易丟失，2%的網點為印刷能站立的最小網點，而2%的網點在印刷后常常會增大到10%，印刷樣張上最小的網點是10%，10%以下的網點無法印刷出來。

　　這時可用以下幾種辦法巧妙地回避和解決。

　�、旁诓挥绊懹∷⑿Ч�的前提下忽略一些層次，即將2%以下（0%～2%）的網點改成2%。

　�、瓢阉�有2%以下的高光點都改成2%網點。因為人眼對色彩的感覺是相對的，在某些情況下會產生一種錯覺，把2%的網點看作高光點。

　�、前涯骋活伾�用其他顏色替換，如食品包裝中常用黑色替代藍色，樹葉中用黑色替代紅色，或者用相同色相的淺色替代深色等，方法不一而同。

　　7.注意條碼收細留白、文字線條粗細

　　柔性版印刷印出來的線條一般會變粗，造成條碼糊掉，所以要進行條碼收細，左右也必須留白，還要注意最小文字線條應控制在0.04mm以上。

　　8.排列

　　紙杯中的所有文字、圖案都必須按照所畫的圓（對刀模的圓）的弧度進行仔細排列，使得文字及圖案在產品包成杯狀后在橫向上處于一條線上。在豎向上，應以從圓中心的一條以一定角度拉出的直線為基準對齊，這樣的直線在制作中應該多做幾條，以便于不同位置的文字或圖案進行對齊校準。在排列之前必須要注意把文字全部轉為輪廓的形式，這樣方便某一行或者某幾個字的調動，同時也避免在制作時由于電腦的更換因缺少該字體而無法繼續正常的工作，所以在進行文字排列前必須檢查文字的輸入是否有錯誤，因為轉曲線后的文字再進行修改會相當麻煩（見圖6）。

　　9.拼版

　　紙杯制作拼聯時要注意以下內容。

　�、艍簵l的制作

　　壓條的作用是為了保護版材上的圖文部分（即實地、線條、連續調圖像部分），防止印版在印刷時移動而使印刷過程不能很好地完成。有了壓條后，在版子兩邊會出現兩條實地豎線，在印刷時作為中國柔印依托。因此，壓條必須出現在每一個塊色版上，且為全色，每根壓條上還要必須要有“十字線”。

　�、破窗娣绞�

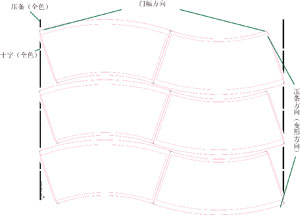

　　紙杯拼版分S型（聯機模切）和T型（單張紙模切）兩種方式。可按客戶的印刷紙張大小選擇不同拼版方式（見圖7）。

　�、强s版柔性版最明顯的特點是具有彈性，當柔性版安裝到圓柱形滾筒上之后，印版沿著滾筒表面產生了彎曲變形，這種變形波及到印版表面的圖案和文字，甚至發生嚴重的變形。柔性版裝到滾筒上之后在滾筒的軸向（印刷走紙方向）上產生的這種靜態變形（拉伸變形）總是避免不了的。為了對印刷圖像的變形進行補償，必須要減少曬版負片上相應圖文的尺寸。制版前設計原稿或分色時應該考慮到印版的伸長量，應在原稿中的軸向長度尺寸中減去相應值以作補償，這樣印刷出來的產品才會符合尺寸要求。這也就是為什么最后拼版時文件要進行變形處理的原因。圖7拼版的刀模圖論文選登中國柔印冬齒數2009周長（mm）變形率1.7變后周長（mm）

　　縮版率相關的參數為滾筒半徑、雙面膠的厚度、版材厚度。

　　縮版率（百分比）=K/R×100%

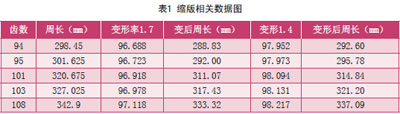

　　其中R是滾筒周長，K是系數，它取決于所用版材的厚度。表1為一些在縮版中各個參數的數據。
