“無墨印刷設備”專利

    2011年7月27日，歐洲專利局發布了編號為“GB2477139（A）”的“無墨印刷設備”專利，發明人為大不列顛的WYRESCHRISTOPHERANTHONY、WALKERMARTINROBERT、JARVISANTHONYN、CRIDLANDJOHN。該專利中無墨印刷采用干式工藝，打印圖像時不需要墨粉、墨水等成像材料，但是需要使用特定的承印材料——基板，其上要含有諸如聯乙炔之類的感光呈色材料，當這些感光呈色材料曝光于合適的能量源（如激光）之下時，很容易改變顏色。為了打印所需的圖像，應讓激光束選擇性的直接照射向基板的不同區域，從而使基板產生從無色到任意色彩的變化。

    作為承印材料的基板包括底基層和感光呈色層。感光呈色層可以是在聯乙炔材料中摻入紅外（IR）光譜/近紅外（NIR）光譜吸收材料，或者是將聯乙炔材料置于紅外（IR）光譜/近紅外（NIR）光譜吸收材料之上。

    無墨印刷機的核心部件

    該無墨印刷機的核心部件為基板標記裝置，其主要由輻射源和控制系統組成，如下圖所示。

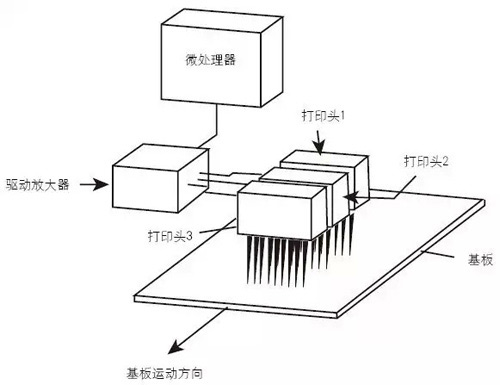

基板標記裝置工作示意圖

    這個裝置包括3個打印頭（即打印頭1、打印頭2和打印頭3），每個打印頭都是輻射源，用于發射不同波長的輻射光。其中打印頭1和打印頭3可由紅外（IR）輻射/近紅外（NIR）輻射發射器陣列組成，也可由熱敏接觸式打印頭組成，提供第一波長的輻射。熱輻射可以具有寬的光譜或被限制在特定的頻率范圍內，合適的熱輻射發射器包括但不限于：紅外（IR）/近紅外（NIR）激光器、紅外（IR）/近紅外（NIR）發光二極管（LEDs）、電阻性或電感性加熱元件。而打印頭2由紫外線（UV）發射器陣列組成，提供第二波長的輻射，合適的紫外線（UV）發射器包括但不限于：UV激光器、UV發光二極管（LEDs）、UV燈（如汞燈或氘燈）。每個打印頭中都有獨立的發射器，可以單獨尋址，并且可以經由驅動放大器通過微處理器單獨控制。

    控制系統是整個基板標記裝置的核心部件，用于控制輻射機構，包括微處理器和驅動放大器。輻射源可以由微處理器直接控制或者經由一個或多個驅動放大器受微處理器控制。
